手持便攜已成為檢測設備的趨勢，工業內窺鏡也不例外。對于一體化內窺鏡設備，探頭是硬件檢測功能的核心，而手持機則是集成所有組件、并且擔負人機交互任務的重要載體，了解手持機的構造有助于更好地使用內窺鏡開展檢測工作。本文以美國韋林進口視頻內窺鏡 XL Flex 為例，從操作者使用的角度，介紹手持機結構圖以及各個部分的功能。

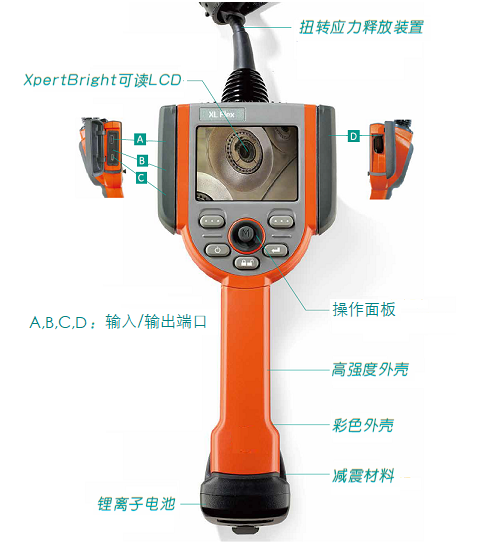

如下，是韋林工業內窺鏡 XL Flex 的手持機結構圖，手持機集成了包括主機控制系統、光源在內的所有組件，其中與操作者使用相關的關鍵組件包括：LCD顯示屏、操作面板、輸入輸出端口、手柄、電池等。

下面對上圖中手持機結構圖的各部分做簡要說明：

扭轉應力釋放裝置。位于手持機和探頭線相連接的部位，有了該裝置，無需使用手持裝置即可旋轉探頭。

LCD屏幕。這是操作者觀察檢測圖像的“窗口”，清晰明亮的顯示效果當然有助于提升檢測舒適度。XL Flex 采用的是 XpertBright可讀LCD，即使在差強人意的照明條件下也可以呈現出乎預料的高可讀性，提高圖像質量。

輸入輸出端口。在顯示屏兩旁，位于手持機側面，這些端口便于擴展外設，為檢測和分析提供便利。其中A和D是USB相關端口，B是用于存儲和播放音頻注釋的耳機/麥克風插孔，C是VGA視頻輸出端口，通過該端口可以在XpertVision監視器或其他外部設備上顯示圖像。

操作面板。位于LCD下方，包括供操作者訪問軟硬件功能、進行測量和使用各種數字化功能的按鈕、以及操縱桿。其中，操縱桿可實現 XpertSteer探頭導向，快速實現操控響應，嚴格控制探頭，推動操縱桿可以對探頭位置進行微調，從更理想的角度更精準地捕獲檢測影像。

手持機手柄。考慮到工業環境應用以及檢測操控的頻度，韋林 XL Flex手柄采用集成Versalon(JP)緩沖器的聚碳酸酯外殼，高強度外殼與減震材料的配合，有效提升手持機耐用性能，避免遭受沖擊而造成硬件損壞。另外，XL Flex艷麗而明亮的橙色外殼，提供高可見性，方便使用。

鋰離子電池。位于手持機的下端，可提供2小時或4小時的內窺探查供電能力。

本文以XL Flex內窺鏡為例，簡要介紹了工業內窺鏡手持機結構圖及功能。韋林 XL Flex(+) 系列產品配備有 5 英寸高亮顯示屏；提供強大的光輸出，可在更大、更暗的區域提高檢出率 (POD)；雙物鏡測量功能可以對缺陷進行深入評估，從而進行更準確的分析；直觀的MDI 2.0軟件系統，指導操作者利用豐富的元數據智能標記圖像和視頻、整理和自動生成內窺檢測報告；配置有 4GB(XL Flex) 和 16GB(XL Flex+) 內存、兩個USB 2.0 端口和 VGA 輸出，可以有更多渠道來存儲圖像、視頻......XL Flex(+) 精巧的手持機結構和強大的功能，幫助您簡化內部決策流程，讓明智決策更及時，是石油和天然氣、電力、汽車、食品和飲料、風力發電和醫藥制造等行業遠程視覺檢測的成熟解決方案。
