隨著工業的發展，對各種復雜結構零部件和管道內部進行非接觸性、準確檢測的需求越來越迫切，工業內窺鏡的出現高效地解決了這一問題，使得工業質量控制和安全管理有了直觀而可靠的檢測工具。本指南幫助用于全方位了解與工業內窺鏡操作相關的內容，快速掌握工業內窺鏡的使用方法。

一、概要介紹

工業內窺鏡是目視檢測設備，為看不到的區域提供了一種直觀探查手段，雖然工業內窺鏡種類比較多，包括：直桿內窺鏡、光纖內窺鏡、視頻內窺鏡等，但是其基本原理都是類似的：利用深入被觀察區域的光學鏡頭和/或圖像傳感器，實現間接的可視化檢測，廣泛應用于民航孔探、汽車制造、石油化工、軌道交通等領域的質量檢查和維護/維修檢測中。

二、基本組成

工業內窺鏡通常包括：內置光學鏡頭和/或圖像傳感器的探頭、提供照明的光源、供檢測查看的顯示屏、以及操控單元等，其中操控單元一般由物理按鍵和控制探頭轉向的操縱桿等組成。正確操作工業內窺鏡，就是通過對物理按鍵和操縱桿的正確運用，以便在顯示屏上實時觀察希望檢測的區域，并進行必要的測量與分析。

三、準備工作

1. 熟悉檢測環境：了解被檢測工件、設備或管道的結構和內部情況，選擇適宜的探孔，確保檢測環境對工業內窺鏡無潛在危險。

2. 校準設備：參照廠商建議的時間間隔對內窺鏡執行必要的校準操作，確保系統自身的精準度，以保障檢測結果的準確性。

3. 選擇并安裝探頭：根據探孔和穿繞通道的形狀特點、以及探查區域的位置深度，選擇合適長度和直徑的探頭，并按照接口形式正確安裝。

4. 選擇并安裝鏡頭：根據檢測空間的特點和檢測需求，選擇相應參數的鏡頭并安裝至探頭前端，例如：檢查燃燒室等大型腔體，可選擇中遠焦鏡頭；要近距離檢查細微裂紋，建議選擇近焦或極近焦鏡頭；要測量缺陷尺寸，則應選擇雙物鏡測量鏡頭或3D測量鏡頭。

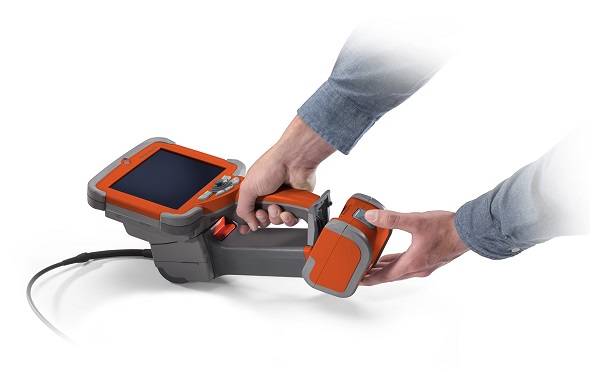

5. 安裝電池并檢查內窺鏡設備：確認電池電量充足并安裝好電池，并根據需要插入U(xiǎn)盤等存儲介質；然后開機，檢查探頭、照明、成像、導向等方面，確認部件完好無損并且功能正常，如發現問題及時與廠商溝通。

四、實施檢測

1. 插入探頭：動作緩慢且謹慎地將探頭伸進被檢測物體內部，參考屏幕顯示畫面將探頭推送至待檢測區域。

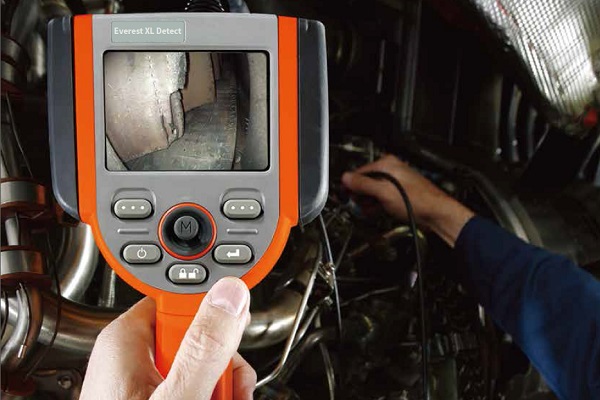

2. 實時觀察：根據需要調節探頭位置、轉向及彎曲角度，實時觀察內部結構或表面，對于缺陷或重點區域，可以配合數字變焦功能局部放大圖像進一步查看。

3. 調節亮度：對于不能自動調節亮度的內窺鏡設備，可以手動調節照明強度，以確保合適的照度和清晰的圖像。與韋林工業內窺鏡采用的CCD圖像傳感器不同，一些采用CMOS圖像傳感器的內窺鏡，由于感光性沒有CCD出色，低照度條件下成像清晰度可能劣化，可通過調節照明亮度嘗試改善；同時在金屬等光滑表面檢測中，還要兼顧避免過曝現象。

4. 分析和報告：在內窺檢測過程中存儲靜態圖片、錄制視頻、添加注釋、存儲文件，檢測完畢整理檢測結果，輸出檢測報告，以便及時應對發現的缺陷；還可以與此前的檢測結果進行比對，分析或挖掘缺陷的形成和發展趨勢等更有價值的結論。

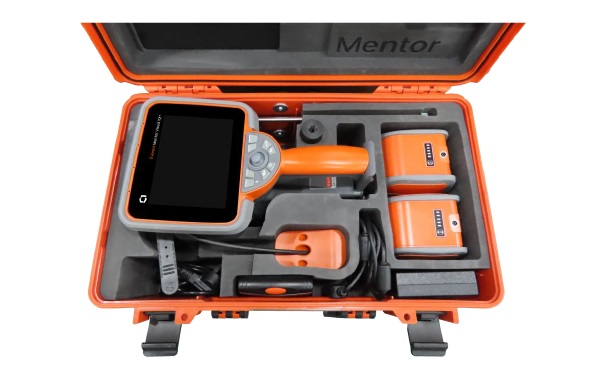

5. 收回探頭并收納設備：執行導向復位操作以釋放導向金屬絲張力，緩慢撤回探頭，關閉電源，對探頭進行必要的清潔保養后，按照設備箱的結構正確收納工業內窺鏡。

五、更多高端操作

1. 測量缺陷。對于需要定性分析的檢測任務，可以測量缺陷相關的長度、面積、深度等幾何指標，對于采用結構光柵掃描的3D內窺鏡，還涉及光柵掃描、三維立體建模、3D點云視圖等不同的操作步驟，并且可以測量角度、半徑等更為豐富的指標，按照產品操作指南進行相應操作即可。

2. 使用特殊定制型探頭擴展功能。安裝并使用高端工業內窺鏡的機械手通道探頭、UV探頭、扁探頭、超細探頭等，可以完成抓取異物、熒光內窺檢測、以及對一些特殊結構或狹窄部位的檢測。

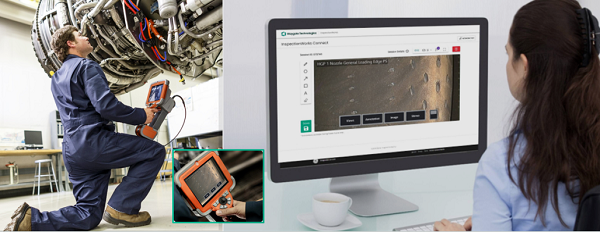

3. 遠程協作檢測。高端工業內窺鏡可以安裝遠程協作服務，從而為身處千里之外的檢測專家提供參與現場檢測的條件，有助于更高效地利用專家資源，確保做出更為準確的判斷，提高設備利用率和檢測效率。

4. 使用人工智能識別功能。對于已經集成AI模型的工業內窺鏡，可以開啟相應的功能，讓人工智能賦能內窺檢測過程，智能識別裂紋、涂層脫落等缺陷，提升檢測數據的一致性和檢測效率。

5. 高端數據分析?？梢詫z測圖像等信息傳輸至數據分析平臺，通過對來自不同檢測手段、不同時間的多維度檢測數據的綜合分析，挖掘缺陷發展趨勢、以及優化設計建議等更具價值的結論。

六、使用注意事項

1. 時刻愛惜探頭。在使用過程中，避免探頭接觸超出耐溫范圍的環境，避免過分彎折探頭，避免探頭受到劇烈撞擊、割傷、砸傷等情況。

2. 正確安裝和使用電池。長期不使用內窺鏡應將電池移除、并定期充放電。

3. 注意清潔探頭和鏡頭。嚴格按照產品說明書中的要求，在正確的時機、采用適宜的清潔用品、執行嚴謹?shù)那鍧嵅襟E，避免污染，保持清潔。

4. 遇見問題及時聯系廠商。如遇照明不夠明亮、圖像模糊、導向性能下降等問題，應及時聯系工業內窺鏡廠商，以便獲取正確的技術支持。

5. 按照說明書存放內窺鏡。通常應存儲在溫度和適度適宜的環境中，務必保證探頭軟管以順直狀態全部插入存儲盤，并確保蓋好防護罩以預防粉塵等進入設備，不要在機箱上壓覆重物。

以上從6個方面介紹了通用的工業內窺鏡操作指南，在具體檢測任務中，還應結合相應品牌、相應產品型號的說明書，執行所需的操作。相信隨著經驗的積累，每個操作者都能完成從入門到精通的進階過程，更加高效地發揮內窺鏡的潛力，游刃有余地解決內窺檢測難題。
